IntraSense微型侵入式压力传感器

飞利浦火山 动脉血管 体外循环泵压力传感器

部分规格型号：SMI-1B-48-150   SMI-1A-48-060  SMI-1A-48-060-BAUU   SMI-1A-48-250-BBUU   SMI-1B-48-150-BMAP

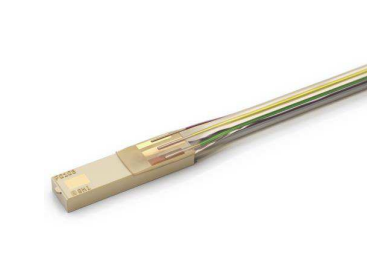

带连接导线的 IntraSense 系列 1-French 一次性导管尖端压力传感器可用于传输信号，专为微创设备而设计。

产品类型特性

压力类型  绝对

人体内部医疗使用点  体内

电气特征

电源电压 (V) 2.4

尺寸

传感器尺寸 (Fr) 1

导线长度 (cm) 50, 60, 80, 85, 90, 100, 135, 150, 180, 195, 250, 300

传感器尺寸 (mm) .75 x .22 x .08

使用环境

工作温度范围  10 – 60 °C [ 50 – 140 °F ]

工艺温度  130 °C [ 266 °F ]

灭菌适应性  ETO

操作/应用

压力范围  460 – 1260 mmHg

光敏度 (mmHG) 10, 25

压力灵敏度  5 uV/V/mmHg, 5.5 uV/V/mmHg

产品使用期限 (Hr) 24

耐压范围  -400 到 4000 mmHg

IntraSense 系列绝对压力传感器设计用于适合 1-French 海波管。 传感器预连接到布线，简化了最终用户的连接。

借助完全封装的电子设备，无需额外的凝胶或封装剂即可使用该设备。此传感器将体内压力与板载真空腔进行对比，以参考绝对标准。

它在临床上可提供 -300mmHg 至 +500mmHg（460mmHg 至 1260mmHg 绝对值）和 10°C 至 60°C 的临床有效范围，

能够为急性手术提供准确和稳定的压力。输出在 37°C 生理盐水中保持稳定，典型漂移为每 24 小时 < 2mmHg 绝对最大值。

该设备可采用传感器加电缆的形式提供，或与连接到近端的可选 4 针 PCB 板结合使用。

优势

IntraSense 传感器冲模测量范围为 750μm × 220μm × 75μm

在任意解剖部位精确感应压力

使用电阻式 MEMS 技术和封装的导线/衬垫接头，便于集成

可选遮光罩可降低光敏性

设计为不使用额外绝缘胶

高零件到零件和 IoT 到 IoT 可重复性

为传感器提供预连接电缆

应用

微创设备 诊断导管 治疗导管 一次性窥镜 活检针  消融设备

常见问题解答

问：如何安装这款传感器？

答：我们提供一份应用说明，其中提供了一些有用提示，或者如果您愿意，我们可以与 TE 医疗部门合作构建一个完整的解决方案。

问：在 Intrasense 中可以使用哪些灭菌方法？

答：可以使用 ETO 气体对 Intrasense 进行消毒。目前正在调查其他方法。

问：Intrasense 能否重复消毒和重复使用？

答：否，Intrasense 是一次性产品。

问：我们能否只买传感器而不购买电缆附件？

答：否，因为在连接电缆之前，我们无法测试零件。

问：我们能否购买附带近端小型连接器的这款产品？

答：我们目前不为 Intrasense 提供连接器。
